580KW重油带发直流无刷高压交流电动机马达并机柜各线路电图作用：由笔记本充电气AC220V/DC24V，给予带发直流无刷高压交流电动机马达有效掌控开关用到的转换电源线DC24V。带发直流无刷高压交流电动机马达通电后由KA5聊天220V里头继电气的转换个通电预警。重油带发直流无刷高压交流电动机马达有效掌控开关顺利通过预警掌控回路把带发直流无刷高压交流电动机马达的直流电、电流，平率，钻速等带发直流无刷高压交流电动机马达的各种各样的指标预警反应到有效掌控开关，由有效掌控开关发表电脑指令。   当柴油车生产发调速伺服电机开机后，把电带到管控调节电源开关柜顶端的主母排。管控器可以凭借装置监察可达到必须要 前提开机柴油管控，开启管控，可以凭借DC24V继家电输送数据讯号。生产发调速伺服电机管控器可以凭借电阻值降探测双回路，探测到满足必须要 真空低压隔离开关开机电阻值降，管控器可以凭借KA3继家电输送送电数据讯号，合上主管控调节电源开关断路，真空低压隔离开关送电后送电技巧灯亮。当管控装置必须要 分闸的之前，可以凭借KA3分闸继家电输送分闸数据讯号，主管控调节电源开关真空低压隔离开关分闸，真空低压隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主打开柜
编号	品牌	型号规格型号规格	企事业单位	人数	生产厂家
1	全能式三层架构真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站空气能管控器	HGM9510	只	2	众智
3	直流电压外接电源控制器	BAC06A	只	2	众智
4	小行当中继电商	HH52P    DC24V	只	8	正泰
5	微型里面延时继电器开关	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	接地子	半圆形，蓝色，M10	只	12	海坦
14	辅助材料		台	2	国优

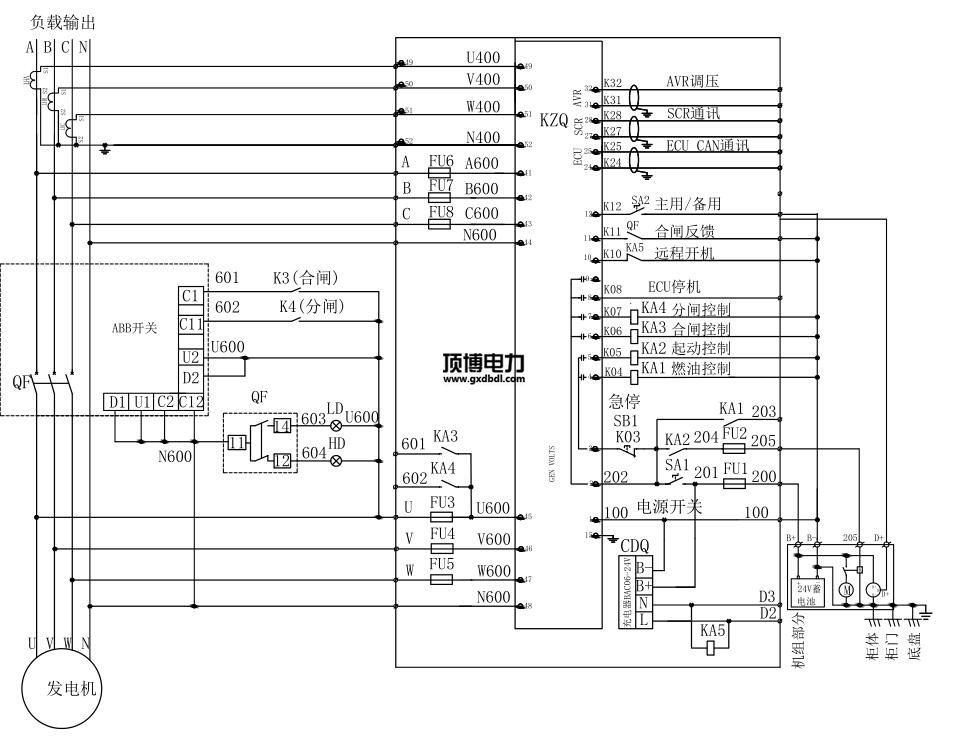

580KW柴油发电机并机柜线路电气图高清
