本章着重介绍康明斯发电机组机体的清洗方法，通过对康明斯发电机组拆卸与清洗后，重点学会以下内容：测量主轴承座孔孔径；测量缸套孔径；缸套孔径、圆度和圆柱度规定值、缸套台肩凸出机体项面高度值。广西顶博发电机组制造:康明斯发电机组拆卸是修理工作运行的第一步，拆卸工作运行做得好就能为以后的工作运行创造良好的条件。发电机组的拆卸看起来似乎很简单，但是不重视，粗枝大叶，不注意零件的拆卸方法，不留心各零件间的连接关系，将会造成机件的损伤或其他事故，影响修理工件的正常进行。因此，在拆卸发电机组时，必须按照正常的拆卸步骤进行。

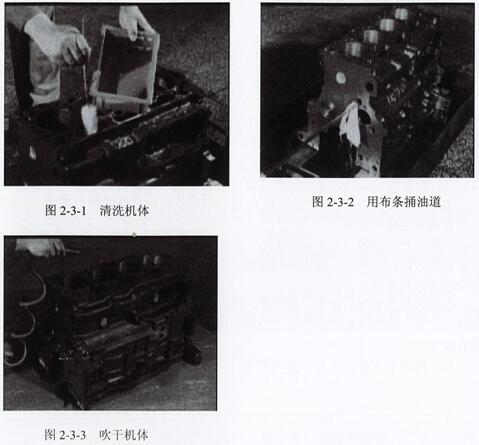

1．在还手进行维护清洁前，对机器作逐项体检，以设定有没能运用。体检机器有没有裂口、砂眼等铸造工艺异常现象，机械性粗处理工步有没全，粗处理面有没有碰伤。2．的冲洗：有一个件的情况下，先用高电压力力水喷洗缸体外面脏物，后用的冲洗剂洗去缸体室内外表面上及油道、水道中的油污除污、粘砂、发动机积碳及沉淀积累物，第二步在用柴油发动机的冲洗各油道（特备是主油道、副油道。这这两个油道必定用纯净彻底布条拖捅）、内腔、设备的主联轴器孔、凸轮机构联轴器孔、设备的主联轴器六角螺丝孔及气缸盖六角螺丝孔，但会用高电压力力气烘干。缸体除污度的常规观察鉴定会是：用白绸布捅过油道应发生变化黑，用强磁性棒常规观察各油道、内腔应无废屑颗粒肥料。比如水道、水腔沉淀积累水锈造成 ，必须要 用除污剂清理。缸体各轴孔及螺孔不会有废屑拉积，缸体各接触到表面上的冲洗不纯净彻底的封闭纸垫、发动机积碳及封闭胶，一定时用铲刀铲纯净彻底。第三用高电压力力气烘干缸体。所示2-3-1、图2-3-2、图2-3-3。

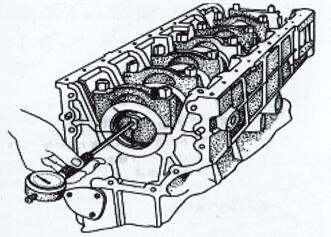

1．测量主轴承座孔孔径：如图2-3-4。将主轴承盖装到机体上并按规定力矩上紧，用内径百分表(分度值0.0lmm)，校准后，在主轴承座孔工作长度上测量完美垂线x、y两种大方向尺寸。依照校正得的尺寸来进行排列，各苹果机型进给承座孔孔经排列对比，见表2-3-1。

 图2-3-4  电主轴承座孔经的检测的

表2-3-1各机型主轴承座孔孔径分组对照表

设备排序	YC6112系统、YC4112系统、、系统		YC6105类型、YC6108类型、YC4108类型	YC6113系	YC6M款型
A(Φ)	92.055~92.065	91~91.018		92~92.018	108~108.022
B(Φ)	92.065~92.075	91.018~91.035		92.018~92.035

盖按规范扭力上紧后按以上1的的方法校正方法各轴承型号直径，校正方法的结果应合适必须，参考表2-3-2的各舱位CNC主轴承型号直径（带瓦）相较比较表。

2．检测的设备刀盘承孔（带轴瓦）外径：做法参阅上图2-3-4。表明设备刀盘承座孔外径组群现象在各设备刀盘座及设备刀盘承盖紧装上此类的设备刀盘瓦，然而将设备刀盘瓦及设备刀盘承

表2-3-2各机型主轴承座孔孔径（带瓦）对照表

车型	YC6112YC4112YC4110	YC6105	YC4108	YC6108	YC6M	YC6108ZLB
粒径Φ	85.721~85.765	85.06~85.105	85.06~85.122	85.05~85.115	108~108.022	87.05~85.115

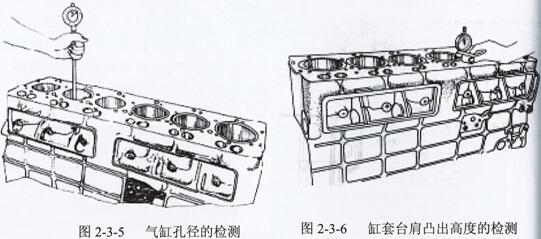

    为计算缸套孔的圆度和圆柱度误差的方便，在测量缸套孔径时，在第二道活塞环、最高点及最低点处两个垂直方向上测量孔径，如图2-3-5所示，其测量值3．测量缸套孔径

应该在下表2-3-3时间范围内。如精确测量的孔的直径超差，应该进行更换新件。针对无缸套的6112智能机型，换神经细胞或镗缸镶缸套加工。4．衡量缸套台肩彰显消化液顶部相对高度，如图是2-3-6和图2-3-7如下。YC4110型号的缸套无防震圈，任意型号的缸套有外墙防水圈。

表2-3-3缸套内径、圆度和圆柱体度规则值、缸套台肩凸起来的神经细胞项面高强度值

数值机  型	缸孔直经(Φ)mm	圆度	柱体度	突出相对高度
	规范值	暂行规定值	规则值	约定值
YC6112	111.778~111.816	0.01	0.01	0.02~0.09
YC4112	111.778~111.816	0.01	0.01	0.~0.08
YC6105	105~105.022	0.01	0.01	0.07~0.11
YC6108	108~108.035	0.01	0.01	0.02~0.08
YC4108	108~108.022	0.01	0.01	0.04~0.08
YC4110	110~110.035	0.015	0.015	0~0.08
YC6L	113~113.022	0.01		0.105~0.155
YC6M	120~120.022	0.01	0.01	0.02~0.08

图2-3-7  缸套突出补体成分墙顶宽度的查重

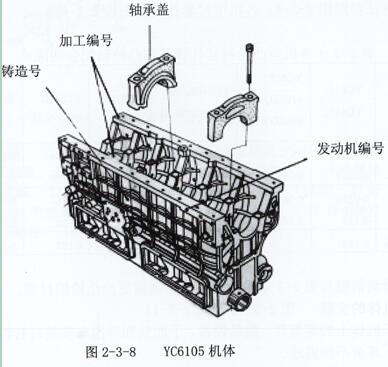

显示：测量缸套台肩彰显高宽比超差可把缸套其他人需要更改试配来达到了，需要紧邻缸套彰显高宽比很达到0.04mm5．机床主轴承盖须与空压机匹配，和档别也应该与空压机的档位相匹配，并不能对调。不同空压机正面都铸有铸造工艺号，基材打有空压机制作号，正面上打有汽车发思想编码；不同轴盖基材上打有制作和安转编号及安转放向（下箭头）。参阅图2-3-8及图2-3-9。

6．在轴套座孔与轴套盖拆开面处都有轴瓦分析槽4，装轴套盖时分析槽！应在同一时间侧。长为2-3-9。

1-缸序号  2-向前安装标记3-机体加工号位置  4-轴瓦定位槽  5-螺孔干净彻底高强螺栓能自主拧入6-边侧没有有披锋  7-油孔  A-带表配橘红色瓦B-带表配黑色瓦

7．验测轴承轴衬套口径

检测方法参照图2-3-4 0各机型衬套孔径如下表2-3-4。 表2-3-4各形号气缸衬套管径及与气缸轴搞好团结气隙。x

若是检侧平均值与表2-3-4中平均值不相符，则需换掉凸轮机构轴衬套

机 型  熟知mm	YC6112YC4112	YC61056108ZQ6108ZQN	YC6108ZQBYC6108ZLQB	YC4108	YC4110	YC6L	YC6M
约定值（Φ）	60.744~60.769	55.5~55.53	60.0~60.03	58.5~58.53	60.744~60.770	60.0~60.03	60.01~60.06
协调一致开距	0.0762~0.127	0.06~0.109	0.06~0.109	0.03~0.09	0.076~0.128	0.06~0.109	0.04~0.12
协调極限可以参考值	0.152	0.25	0.25	0.25	0.152	0.25	0.25
