玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

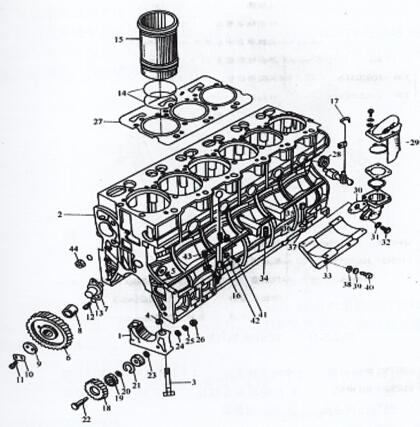

图2-3 -10 YC6108G气缸体总成

1滚针滚柱轴承盖  2标准气缸套  3主滚针滚柱轴承六角螺栓标准标准  4位置定位套  6正时惰蜗轮  7惰轮滚针滚柱轴承  8惰链传动轴衬套  9惰轮挡片  10锁片  11小六角螺栓标准标准  14封水圈  15缸套  18发动机机高压油泵正中间链传动蜗轮  19滚针滚柱轴承  27缸垫  29感受不到器  33高压油泵固定支架  34调节平垫  37球体平垫  40固定支架六角螺栓标准标准  44主油道良好的密封性塞

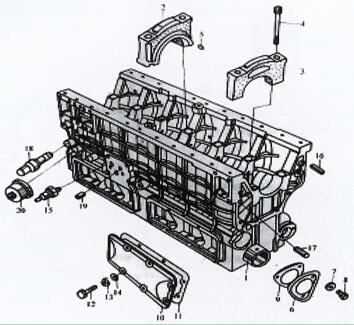

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2里头刀盘承盖 3刀盘承盖 4刀盘承螺母 5销 8气缸轴轴套螺母 15汽压机过低报警功能装置器 18调压阀总程 20汽压机报警功能装置器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的布置参考图2-3-12，布置必须：一种是在水堵良好的填料密封性表面平滑涂上11747良好的填料密封性胶。第二布置后的水堵外激光切割端面与防御反应分散对齐或稍低。

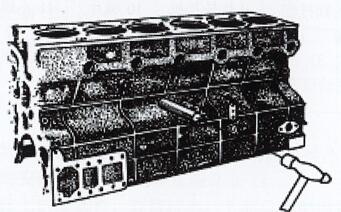

图2-3 -12身体水堵的装设

  玉柴柴油机主油道油堵的安装

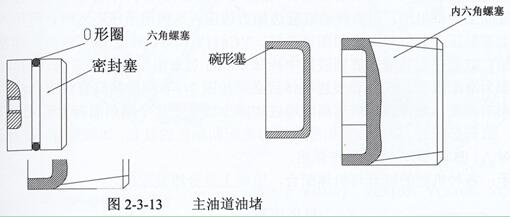

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封隔绝塞，后油堵为碗形塞，如下所述图2-3 -13图甲中。

安装要求：

(1)在螺塞中段涂上545密闭胶，用内六角板手紧固就可。(2) 密封性能塞口有O形圈，装时小心一点不能不故障。(3)装程序结束之后后，密封性能塞及螺 塞外端口应稍低一些于组织细胞端口。装程序时，用软金属材质敲击即入。

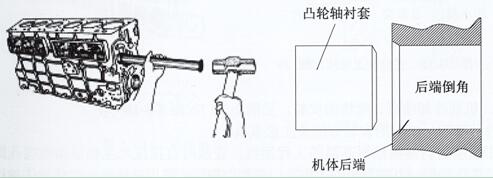

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 气缸轴孔的web后台面是有倒角的（网页web前端不倒角），如此安转程序衬套时，用转用公装从空压机web后台朝网页web前端逐一安转程序。(2) 气缸轴衬套油孔就必须瞄准心肌细胞上的进油孔。要注意事项：对YC6105、YC6108 机第5、6挡衬套各指一油孔到达摇背座。YC6M机只需一油孔瞄准。（因轴瓦上会开油槽）YC4108机第2、4档各指一油孔到达摇背座。其它的机器有第一次挡有 ～油孔到达摇背座。固此在重新安装时请加要注意事项。(3) 衬套安转后放入卧镗上加个工到完全符合规管理定宽度，的标准如表2-3-4。

3．缸套安装注意事项。

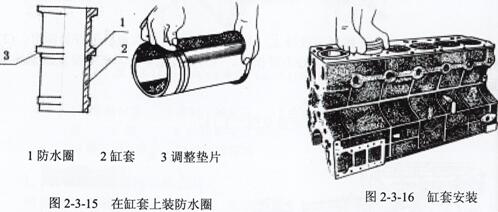

(1)除掉缸套台肩处的生锈腐蚀现象或发动机积碳。(2)装有前先查玉柴生产电机马达组缸套管径可不可以达到规程需求如表2-3-3。(3)在缸套里装外墙防渗水圈（YC6112镶缸套机、YC4112手仪器号及YC4110 手仪器号为湿式缸套，不会装外墙防渗水圈）(4)往神经细胞上组装时，在防止位置上涂上些许液压油，用力过度晃动缸套边加力边压入。如手去压未入时，需用护墙板垫平上侧敲压入合理就好，如图是2-3-16。YC4112和YC6112机缸套与神经细胞是紧能默契配合的，缸套在组装前先放在液氮中放置冷却10min后想出用垫块击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配选时，以防御反应分组名色泽符号配选同色泽的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这里不当详述。的提示：多种多样机器的缸套与零件协调，条件上是分类装配工艺的。

1．汽车机油蒸发喷水嘴、喷钩的组装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 激光喷管素材是耐水耐高溫的水利塑料件，进行安装使用时立即压入夹头承座激光喷管孔一定要。的要求压不力，没有够超出轴套座孔。进行安装使用完成后后，可用奶油奶酪枪充注柴油密度作液压发射检测，在发动机发动机活塞下上止点时激光喷管射出的油束一定要射在发动机发动机活塞内腔内外壁，且油束没有够散发。关注：当起心理正常运作日期较长，凡在拆油底壳时，关注常规检查喷咀能不老化测试变质损害，如不损害，可以更换件。

(2) 发动机油空气冷确喷钩为焊管不锈钢焊接工艺件，按照时靠追踪精准定位销追踪精准定位，用螺拴紧固连接在设备上。按照前先檢查限压阀球活动组织是协调性，不锈钢焊接工艺件油孔是通行。规范追求喷钩喷油要对准激光柱塞内腔对柱塞带内空气冷确油道的型号规格，油束规范追求射进柱塞上的油道。（靠焊 接件加工生产有保障），此外喷钩可以与柱塞裙部或曲轴和平块形成涉及。目光：电脑装机所配柱塞，要打有喷钩让位口。
